Машина контактной сварки МТ-25

Машина контактной сварки МТ-25 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов. МТ-25 разработана с учётом наиболее важных производственных требований, таких как компактность; малый вес при относительно большой мощности; простота управления. Это надежная установка, предназначенная для использования на промышленных предприятиях. Машина контактной сварки МТ-25 является высокопроизводительным оборудованием с широкими технологическими возможностями. Машина оснащена сварочным контроллером высокой мощности. Встроенный контроллер позволяет устанавливать параметры, составлять и контролировать технологические программы сварки, обеспечивает сохранение технологических программ (позволяет растягивать по времени включение и выключение сварочного тока) и возможность оперативного их использования, при необходимости, с минимальным временем выбора. Машина оборудована специальным устройством, позволяющим контролировать силу сварочного тока в реальном масштабе времени работы оборудования. Возможен оперативный показ на мониторе количества сваренных точек (счётчик точек).

МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ

Микропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.

ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯ

Пневматический привод позволяет быстро и без особых усилий производить сварку изделий.

Преимущества:

Микропроцессорное управление
Пневматический привод сжатия
Большой сварочный ток
Жидкостное охлаждение электродов

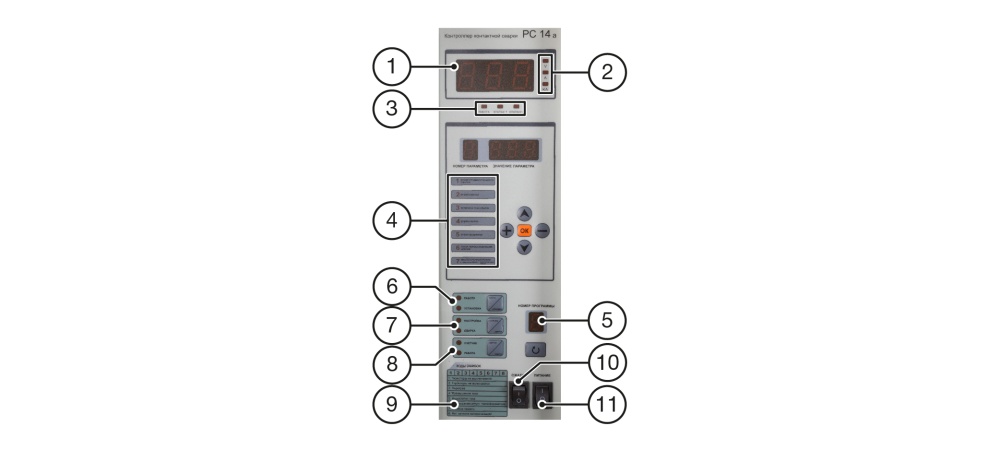

КОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ PC 14 A

• Управление током и напряжением
В контроллере PC 14 a реализовано автоматическое смещение угла фаз. Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.

• Основной дисплей
На основном дисплее отражается напряжение и сварочный ток в реальном времени. Показания снимаются с трансформатора тока на первичном или вторичном контуре.

• Запись в память 9 режимов сварки

• Автоматическая сварка
Сварка происходит циклически, достаточно только перемещать заготовку.

• Может быть установлен ток подогрева, сварочный ток и ток послесварочного импульса. Служит для уменьшения выплесков металла и закалки/отпуска места сварки, для сварки высоколегированных сталей.

• Постепенное увеличение и уменьшение тока
Служит для уменьшения выплесков металла и улучшения физических свойств сварного соединения.

• Счётчик
Считает количество сделанных точек для контроля за сварочными работами и обслуживанием.

• Диагностика и автоматическая защита
В случае обнаружения контроллером неисправностей или ошибок в эксплуатации – будет отключен ток на электродах и загорится код неисправности.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ МТ

Организация органов управления и исполнительных механизмов достаточно проста. Условно узлы машины можно распределить на три контура:
- контур сжатия;
- вторичный токоведущий контур;
- контур управления и контроля над циклом сварки.
Контур сжатия представляет собой пневматическую систему, состоящую из блока подготовки воздуха (3), блока клапанов с отсечным клапаном (2), силового пневмоцилиндра с дросселем плавности движения (1).
Вторичный токоведущий контур состоит из входного силового контура, силового трансформатора и вторичного контура.
Контур управления включает в себя контроллер цикла сварки, исполнительные элементы: водоохлаждаемые тиристоры, катушки управления раскрытием клапанов.

Внешний вид машины контактной сварки показан на рисунке.
Машина состоит из:
1. Главный пневмоцилиндр;
2. Блок электромагнитных клапанов;
3. Блок подготовки воздуха;
4. Станина;
5. Контроллер цикла сварки;
6. Магистраль охладителя;
7. Верхний токоподвод;
8. Электрод;
9. Трансформатор;
10. Нижний токоподвод;
11. Силовая упорная консоль;
12. Электрододержатель;
13. Вход охладителя;
14. Разъем для подключения ножного включателя;
15. Выход охладителя.

Применение:

Судостроение

Автомобилестроение

Машиностроение

Производство металлоконструкций

Строительство

Комплектация:

• Машина контактной сварки МТ-25 – 1 шт.;
• Сварочные электроды (уже установлены в машине) – 2 шт.;
• Инструкция по эксплуатации – 1 шт.;
• Гарантийный талон – 1 шт.

*Производитель оставляет за собой право вносить изменения в комплектацию и характеристики оборудования без предварительного уведомления покупателя.
